ART由C++11实现的，C++11中的类所占内存的大小主要是由成员变量（静态变量除外）决定的，成员函数（虚函数除外）是不计算在内的。
成员函数的存储是以一般函数的模式进行存储。a.fun()是通过fun(a.this)来调用的，这时候this指针会做为隐藏的第一个参数传入成员函数，this指针的地址就是对象的地址。所谓成员函数只是名义上是在类里的。而成员函数的大小并不在类的对象里面，即同一个类的多个对象共享函数代码，因此可以简单将C++中的类当成C中的结构体即可。对象和成员函数的联系是靠:this指针，也是连接对象与其成员函数的唯一桥梁。

简单总结：
空的类是会占用内存空间的，而且大小是1，原因是c++要求每个实例在内存中都有独一无二的地址。

  1. 类内部的成员变量：
    普通的变量：是要占用内存的，但是要注意对齐原则（这点和struct类型很相似）。
    static修饰的静态变量：不占用内存，原因是编辑器将其放在全局变量区。
  2. 类内部的成员函数：
    普通函数：不占用内存
    虚函数：要占用4个以上字节，用来指定虚函数的虚函数表的入口地址。所以一个类的虚函数所占用的大小是不变的，和虚函数的个数是没有关系的。 32位下占4字节，64位占8字节。
  3. 多重继承，函数函数覆盖

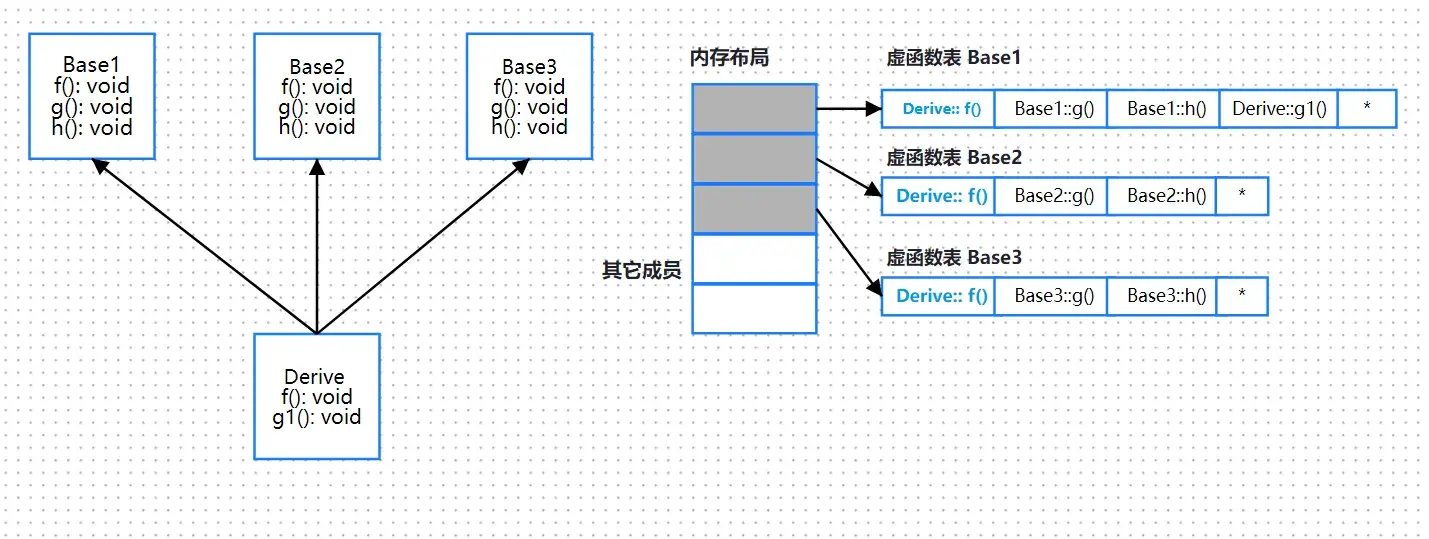

    考虑下面情况，三个父类虚函数表中的f()的位置被替换成子类的函数指针。这样就可以任一父类对象指针来指向子类，并调用子类的f()了。也会导致虚函数表的指针增加，继承几个就会增加几个。
    假设，基类和派生类又如下关系：派生类i中覆盖了基类的虚函数f


art中的内存布局

将/art/runtime/dex_file.h下的DexFile类拷贝出来，除去属性外其余都删掉
在脱壳过程中拿到DexFile对象后，只需要知道它的begin和size的偏移
删除后的DexFile精简代码如下

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
class DexFile {
public:
    // First Dex format version supporting default methods.
    static const uint32_t kDefaultMethodsVersion = 37;
    // First Dex format version enforcing class definition ordering rules.
    static const uint32_t kClassDefinitionOrderEnforcedVersion = 37;

    static const uint8_t kDexMagic[];
    static constexpr size_t kNumDexVersions = 2;
    static constexpr size_t kDexVersionLen = 4;
    static const uint8_t kDexMagicVersions[kNumDexVersions][kDexVersionLen];

    static constexpr size_t kSha1DigestSize = 20;
    static constexpr uint32_t kDexEndianConstant = 0x12345678;

    // name of the DexFile entry within a zip archive
    static const char* kClassesDex;

    // The value of an invalid index.
    static const uint32_t kDexNoIndex = 0xFFFFFFFF;

    // The value of an invalid index.
    static const uint16_t kDexNoIndex16 = 0xFFFF;

    // The separator character in MultiDex locations.
    static constexpr char kMultiDexSeparator = ':';

    // Closes a .dex file.
    virtual ~DexFile() {};

public:
    // The base address of the memory mapping.
    uint8_t* begin_;
    // The size of the underlying memory allocation in bytes.
    size_t size_;
    std::string location_;
    uint32_t location_checksum_;
};

进行调用，分别以32和64位运行

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
extern "C" JNIEXPORT jstring JNICALL
Java_com_example_cpp6_MainActivity_stringFromJNI(
        JNIEnv* env,
        jobject /* this */) {

    DexFile dexFile;
    void * beginAddress = (void *) &(dexFile.begin_);
    void * sizeAddress = (void *) &(dexFile.size_);
    unsigned long dexFileAddress = reinterpret_cast<unsigned long> (&dexFile);  // 拿到DexFile对象的地址
    unsigned long beginOffset = reinterpret_cast<unsigned long> (beginAddress)-dexFileAddress;  // 拿到begin_的偏移量
    unsigned long sizeOffset = reinterpret_cast<unsigned long> (sizeAddress)-dexFileAddress;  // 拿到size_的偏移量
    __android_log_print(4, "cpp11", "beginOffset: %lu, sizeOffset: %lu", beginOffset, sizeOffset);

    std::string hello = "Hello from C++";
    return env->NewStringUTF(hello.c_str());
}

输出日志：
arm32 com.example.cpp6 I/cpp11: beginOffset: 4, sizeOffset: 8
arm64 com.example.cpp6 I/cpp11: beginOffset: 8, sizeOffset: 16
去不去掉前面的static属性，都对内存布局没影响，对于脱壳而言，内存布局从前完后，而我们之关注begin_，size_。可以再把上面的DexFile类精简为结构体

1
2
3
4
5
struct DexFileStruct{
    void* vptr;  // 虚函数表指针
    void* begin_;
    uint32_t size_;
};

先测试一下，在libart.so中随便找一个函数参数有DexFile的，
以 art::ClassLinker::LoadMethod(art::DexFile const&,
art::ClassDataItemIterator const&, art::Handleart::mirror::Class, art::ArtMethod *) 为例，使用frida进行hook

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
function hookart(){
    var libart_module = Process.getModuleByName("libart.so");
    var LoadMethodaddr = null;
    libart_module.enumerateExports().forEach(function(symbol){
        // _ZN3art11ClassLinker10LoadMethodERKNS_7DexFileERKNS_21ClassDataItemIteratorENS_6HandleINS_6mirror5ClassEEEPNS_9ArtMethodE
        // 在安卓7和8中LoadMethod的参数发生了变化，所以这里直接找函数的特征
        if (symbol.name.indexOf("ClassLinker") >= 0 &&
            symbol.name.indexOf("LoadMethod") >= 0 &&
            symbol.name.indexOf("DexFile") >= 0 &&
            symbol.name.indexOf("1ClassDataItemIterator") >= 0 &&
            symbol.name.indexOf("ArtMethod") >= 0){
            console.log(symbol.name, symbol.address);
            LoadMethodaddr = symbol.address;
        }
    })

    // 在安卓8.1下 art::ClassLinker::LoadMethod(art::DexFile const&, art::ClassDataItemIterator const&, art::Handle<art::mirror::Class>, art::ArtMethod *)
    if (LoadMethodaddr != null) {
        console.log("start hook LoadMethodaddr");
        Interceptor.attach(LoadMethodaddr, {
            onEnter: function (args) {
                var dexfileptr = args[1];
                var dexfilebegin = ptr(dexfileptr).add(Process.pointerSize * 1).readPointer();
                var dexfilesize = ptr(dexfileptr).add(Process.pointerSize * 2).readU32();
                console.warn("get a dex:size:" + dexfilesize + "---" + hexdump(dexfilebegin, {
                    length: 16
                }))
                console.log("go into LoadMethodaddr->" + hexdump(dexfileptr, {
                    length: 32
                }));
            }, onLeave: function () {
            }
        })
    }
}

function main(){
    hookart()
}

setImmediate(main);
1
2
3
4
5
get a dex:size:730868---             0  1  2  3  4  5  6  7  8  9  A  B  C  D  E  F  0123456789ABCDEF
7893d1a01c  64 65 78 0a 30 33 35 00 7f 66 c3 d6 bb 9f a5 71  dex.035..f.....q
go into LoadMethodaddr->             0  1  2  3  4  5  6  7  8  9  A  B  C  D  E  F  0123456789ABCDEF
78c4c40060  20 5e 11 cd 78 00 00 00 1c a0 d1 93 78 00 00 00   ^..x.......x...
78c4c40070  f4 26 0b 00 00 00 00 00 81 00 00 00 00 00 00 00  .&..............

可以看到dex的模值dex 037，也验证了dex的内存布局
在函数粒度的修复与脱壳中，还需要关注ArtMethod
将/art/runtime/art_method.h下的ArtMethod类拷贝出来，除去属性外其余都删掉
删除后的ArtMethod精简代码如下

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
class ArtMethod {
public:
//    GcRoot <mirror::Class> declaring_class_; ==> uint32_t reference_;
    uint32_t reference_;
    uint32_t access_flags_;

    // Offset to the CodeItem.
    uint32_t dex_code_item_offset_;

    // Index into method_ids of the dex file associated with this method.
    uint32_t dex_method_index_;

    uint16_t method_index_;
    uint16_t hotness_count_;
};

抽取壳的过程主要关注两个字段，dex_code_item_offset_和dex_method_index_
脱壳过程中的应用在脱壳过程中，重点是从内存中提取出被保护或加密的DEX文件，或从已经加载到内存中的DEX文件中提取出方法字节码。这时，dex_code_item_offset_和dex_method_index_就起到了关键作用：

  1. 使用dex_code_item_offset_加上DEX文件基址，可以计算出方法字节码在内存中的实际地址。
  2. 通过dex_method_index_，可以找到该方法在DEX文件中的定义，从而获得方法的名称、所属类及其签名等信息。

    ArtMethod是没有虚函数的，所以在32位或64位下dex_code_item_offset_和dex_method_index_的偏移都是8， 12
    修改frida代码
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    if (LoadMethodaddr != null) {
            console.log("start hook LoadMethodaddr");
            Interceptor.attach(LoadMethodaddr, {
                onEnter: function (args) {
                    var dexfileptr = args[1];
                    this.artmethodptr = args[4];
                    this.dexfilebegin = ptr(dexfileptr).add(Process.pointerSize * 1).readPointer();
                    this.dexfilesize = ptr(dexfileptr).add(Process.pointerSize * 2).readU32();
                    // console.warn("get a dex:size:" + dexfilesize + "---" + hexdump(dexfilebegin, {
                    //     length: 16
                    // }))
                    // console.log("go into LoadMethodaddr->" + hexdump(dexfileptr, {
                    //     length: 32
                    // }));
                }, onLeave: function () {
                    var dex_code_item_offset = ptr(this.artmethodptr).add(8).readU32();  // 在dex文件中函数的偏移， dexfilebegin+偏移就是函数的绝对地址
                    var dex_method_index = ptr(this.artmethodptr).add(12).readU32();  // 在dex文件中的方法索引
                    console.log(this.dexfilesize + "-->LoadMethodaddr index:" + dex_method_index, "-->" + this.dexfilebegin.add(dex_code_item_offset));
                }
            })
        }
    日志：
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    _ZN3art11ClassLinker10LoadMethodERKNS_7DexFileERKNS_21ClassDataItemIteratorENS_6HandleINS_6mirror5ClassEEEPNS_9ArtMethodE 0x78ccc2868c
    start hook LoadMethodaddr
    3926232-->LoadMethodaddr index:29945 -->0x78984d1264
    3926232-->LoadMethodaddr index:29946 -->0x7898686a3c
    3926232-->LoadMethodaddr index:29949 -->0x7898686a54
    3926232-->LoadMethodaddr index:29950 -->0x7898686bd0
    3926232-->LoadMethodaddr index:29952 -->0x7898686e10
    3926232-->LoadMethodaddr index:29947 -->0x7898687000
    3926232-->LoadMethodaddr index:29948 -->0x789868711c
    ...
    对app解压，也能看到dex的大小也是3926232，把dex放进010editor查看函数的执行顺序
    1
    2
    3
    4
    struct method_id_item method_id[29945]	void s.h.e.l.l.S.<clinit>()	8A5E0h	8h	Fg: Bg:0x008080	Method ID
    struct method_id_item method_id[29946]	void s.h.e.l.l.S.<init>()	8A5E8h	8h	Fg: Bg:0x008080	Method ID
    struct method_id_item method_id[29949]	void s.h.e.l.l.S.c(java.util.zip.ZipFile, java.util.zip.ZipEntry, java.io.File)	8A600h	8h	Fg: Bg:0x008080	Method ID
    struct method_id_item method_id[29950]	long s.h.e.l.l.S.g(java.io.File)	8A608h	8h	Fg: Bg:0x008080	Method ID

打开apk的AndroidManifest.xml，跟artmethod打印的顺序是一致的，”s.h.e.l.l.S”是程序的入口

1
<application android:theme="0x7f090002" android:label="0x7f080000" android:icon="0x7f020029" android:name="s.h.e.l.l.S" android:debuggable="true" android:allowBackup="true" android:largeHeap="true">

最先执行的两个函数分别是初始化类和对象，

当类加载时，JVM会解析类的字节码，并为每个方法生成对应的 ArtMethod 实例。这个过程确保了Java函数和 ArtMethod 是一一对应的关系。每个Java方法都有一个与之对应的 ArtMethod 对象，它负责存储和管理该方法的信息。

可以说Java函数和 ArtMethod 是一一对应的关系，它们之间的对应关系是固定的，且在类加载和初始化过程中被建立
